各位想必都听说过开车过程中的变相“碰瓷”的事情,尤其是女司机单独驾驶车辆。即有人故意与车发生各种各样的、不痛不痒的“小碰撞”,开车人一般会下车观察或理论或解决,此时,其同伙则从另一侧下手,拿走副驾或后座上财务。由于许多车的中控锁由司机侧车门控制,或熄火时自动开启,这样司机熄火或下车时将导致所有车门全开,给歹人有机可乘。基于此,近日将中控锁改装,意在杜绝此漏洞。乐趣第一,防范第二(主要是给LD找个理由,否则单独在楼下DIY就没那么自在),现已完工,写下来与大家共享。
目标:
1)司机座车门锁开启时,其他车门锁不自动开启,保持原开/关状态;
2)司机座车门锁落锁时,其他车门锁自动锁闭;
3)保留中控功能,但由单独的开关控制。
思路:
将原司机座车门中控拉锁行程开关信号线断开,转接到单独的开关进行控制。
过程:

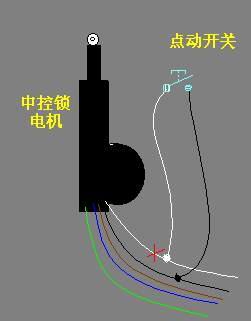

将司机车门内饰板折下,找到中控锁行程开关信号线(我车上是白、黑、棕三色,相当于一个单刀双掷开关:当车锁位于开启状态时,黑线与白线短接而与棕线开路;当车锁位于锁止状态时,黑线与棕线短接而与白线断路;),将白线剪断,将其与中控模块连接的一端用一根较长的导线引出(注意接头一定要包扎结实,防止因电路问题留下火灾隐瞒),并连到一点动开关上(此开关可根据车的具体情况安装在一个顺手的位置,我车为95款捷达CL,费了点劲将其安在车门内把手上了),开关的另一触点与黑线相接。固定好连线,装上内饰板,一切OK。
结果:
完全实现了前文中所提目标。
解释:
我折下中控所的控制部件,解读其电路,从原理上来讲非常简单,就是由行程开关给出电信号,经三极管放大后驱动继电器,完成其他车门锁的开启和落锁过程。该电路同时能保证车门锁的驱动电机不会长时间堵转。将白线断开后,其开锁时,锁状态信号并不能反映给中控模块,故其他车门锁保持现状不变;由于其棕线并没改动,故其落锁时,黑线与棕线短接使中控模块中电路作出反应,其他车门锁照常落锁。此时,若需将全部车门锁开启,只需按动增加的那个点动开关即可,其起的作用与线路改动前将车门锁拨上是完全一样的,故此时其他车门锁将全部开启。
不足:
由于中控锁与防盗器联动,当发动机熄火时,全部车门锁仍将自动开启。对策:遇到怀疑是“碰瓷”时,不要熄火,直接打开车门,此时其他车门锁并不开启,增加了安全系统。
其他说明:
1)若中控锁系统中控模块不同,此方法可能不可行;
2)不同的中控锁接线的颜色及开关逻辑可能不同,自行改装时以自己车的中控锁为准(用万用表可很简单判断其开关时信号线的短路断路逻辑)。
3)若依葫芦画瓢画出问题,本人并不一定有能力完全解答,因为一个车一个样,一个中控一个样,望各位见谅。
