不拆不知道,这就是喵小瞳360°旋转的秘密

2017-03-10 10:10 跃夫与车
摘要:不拆不知道,这就是喵小瞳360°旋转的秘密

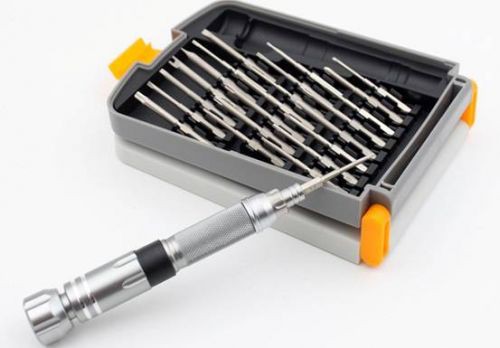

今天给大家带来喵小瞳MP1232/4G标准版的拆机测评,说句心里话还是蛮忐忑的,怕给拆坏了。不过实在是有点好奇,加上技术宅,以前也拆过电器无数了,还是有点信心的,上全套作案工具。

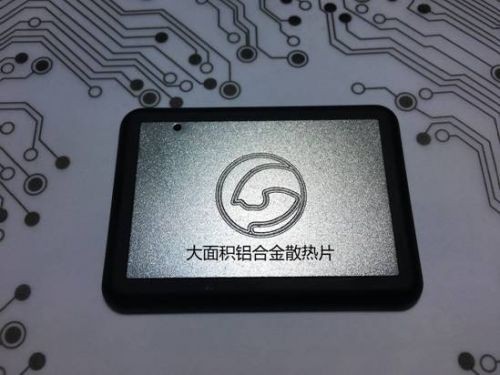

先拆摄像头,研究了下结构,外表没有螺丝孔,应该是卡扣安装的,就先拆底盖吧,上撬棒,原来底盖上有LOGO的银色部分是一整块CNC的铝合金散热片(用料真足),和主芯片用导热硅脂贴合,保证了散热效果,长时间工作也应该能很稳定。主芯片是海思的3516CV200,说起视频处理芯片菊花厂的海思芯片还是相当不错的。国内主流的安防监控都用的海思的芯片,还是相当的可靠耐用。

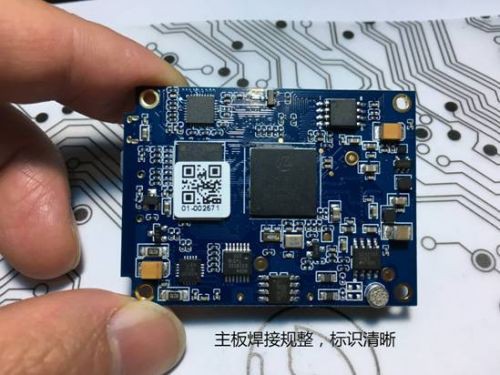

然后沿后边缘用撬棒撬开前盖,基本上就能看见全部的结构了。最先看见的就是整个电路板用了蓝色,上面的器件焊接规整,标示清晰,而且居然还用了钽电容,看来厂家还真是肯下本钱啊,而且技术水平相当了得。

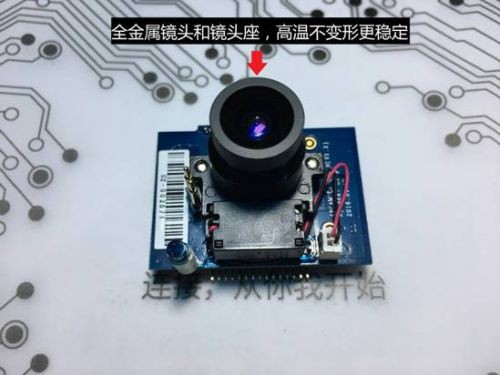

镜头和镜头座都是全金属的,保证了高温工作的稳定性和耐久性,厂家都没有宣传,不像有些其他厂家用了个金属镜头还要吹嘘一番啥金属腔体。

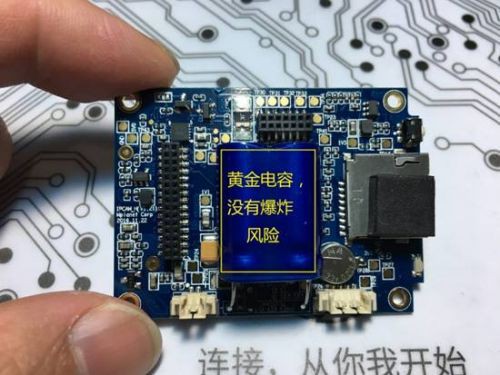

设备里面没有用锂电池,用了一个大大的KAMCAP黄金电容,避免了高温下电池不稳定的问题,某品牌的记录仪就大面积爆出了电池鼓包的问题。

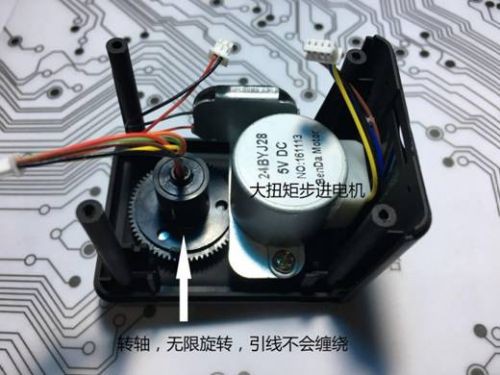

设备小小的空间里塞了一个大大的步进电机,就是有了它,喵小瞳才能左右旋转的。看到转轴中间有一个黑色的圆柱体,还有几根电线引出来,我一开始还奇怪这个是个神马东西,最后才发现,喵小瞳宣传360°旋转,其实是可以向一个方向无线旋转的的秘密就是这个神秘的黑色圆柱,引线可以绕着转轴无限旋转而不会缠绕在一起。

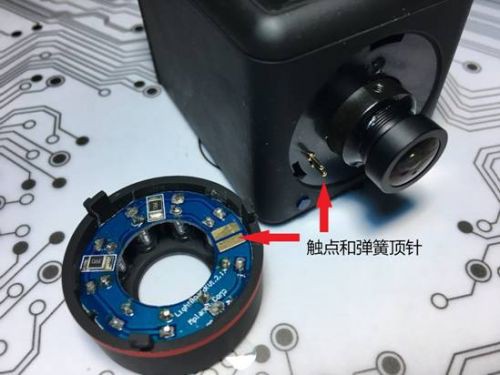

为了方便用户自己更换红外镜头, 厂家还特意设计一个弹簧触点,避免了引线的麻烦。

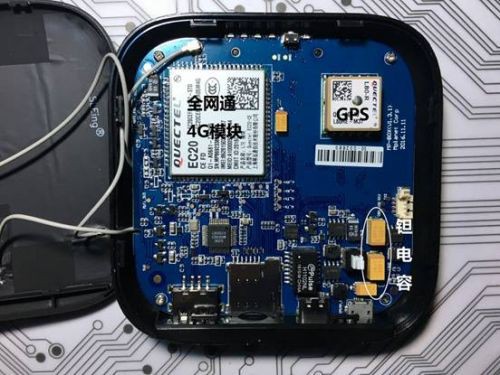

下面开始拆盒子喽,看看盒子里面有什么乾坤,盒子外面还是没有螺丝,继续上撬棒,盒子里面也是蓝色的电路板,正面大大的是4G全网通模块,还有GPS天线,电源部分的电容也是用的钽电容,真是不惜血本哈,顶盖上面贴了很多天线,研究了下最大的是4G天线,两个小的是WIFI天线,这个盒子竟然用了双WIFI天线,看这些个天线的尺寸估计信号会很稳定

看看电路板的背面,电路板底下也有一个硕大的纯铜散热片给路由芯片散热,看来厂家为了稳定性下了不少的功夫。

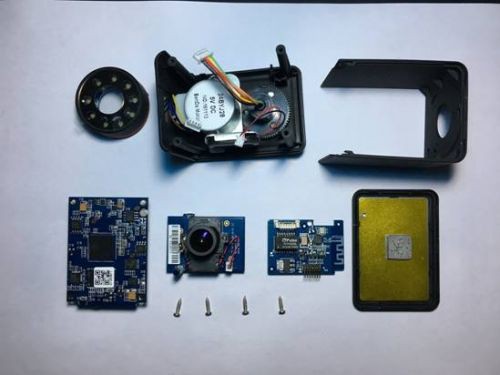

惯例,再组装回去前来一个零部件大合照,组装回去后通电一次成功,看来本技术宅的实力还是相当的牛X的哈哈哈哈!

总结,喵小瞳的厂家不因为这是一个小小的记录仪,就马马虎虎,从功能、设计到制造都一丝不苟,用料比较扎实,希望国内有越来越多的厂家能为我们提供这样优秀的产品。
